ブラザー複合機とひかり電話機とルーターの接続方法。

f:id:higeusen:20171224214030j:plain

f:id:higeusen:20171224214047j:plain

複合機を修理や引っ越しなどで接続しなおす際、説明書を片手に毎回苦戦していたので備忘録。

接続する機器

●NTTフレッツ光 ひかり電話対応ルーター
●ブラザーA3複合機 MFC-J6973CDW
●パナソニック ひかり電話対応電話機 VE-GDS01DL

以上3点です。

これから行うのは、 ひとつの電話番号を、FAX/TEL共通で使用している環境での接続方法になります。

接続する場所

f:id:higeusen:20171224215036j:plain

複合機の本体カバーを開けます。

赤丸で囲んだ部分が、ルーター・電話機をそれぞれ接続する部分です。

f:id:higeusen:20171224215533j:plain

赤丸部分を拡大した写真です。

EXT.」にひかり電話機のコードを接続、
(コードは電話機購入時に付属されています)

LINE」にはルーターの「電話機1」コードを接続します。
(コードは複合機購入時に付属されています)

f:id:higeusen:20171224215638j:plain

簡易な接続図です。

「F/T=自動切換え」設定をする

f:id:higeusen:20171224230425j:plain

コードの接続が完了したら、ひとつの電話番号をFAXと電話共通で利用できるように「FAX/TEL自動切換え設定」をします。

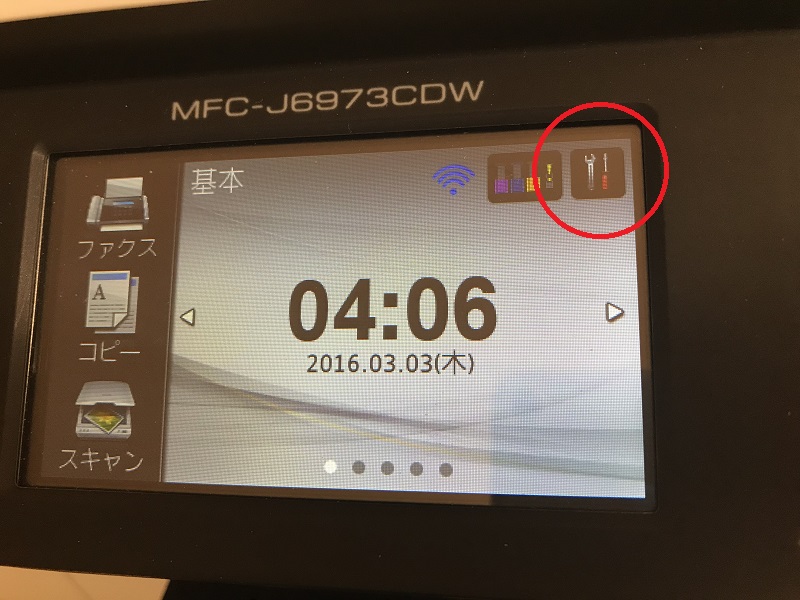

はじめに、複合機の待ち受け画面右上にある、「メニューボタン(工具マーク)」をタッチ。

以下、画面の表示に従って、

「全てのメニュー」>「ファクス」>「受信設定」>「受信モード」>「F/T=自動切換え」

で設定完了です。

ホームボタン(画面の外にある白い家のマーク)を押すと待ち受け画像に戻ります。
